Case Study · Energy Systems · 2024–26案例研究 · 能源系统 · 2024–26Étude de cas · Systèmes énergétiques · 2024–26
Solar + Storage for AI Compute为 AI 算力供电的光伏储能电站Solaire + stockage pour le calcul IA
To give our AI compute enough power, I built a 49 kWp solar array and a 180 kWh battery bank on the rented roof of a farmhouse in Liuhe, Nanjing. The servers for AI pretraining and inference come first; the surplus goes to the farm and the village. My parents and I designed, wired and automated it ourselves — all self-taught.
为了给 AI 算力提供足够的电能，我在南京六合租下一户农民的房屋屋顶，建了 49 kWp 光伏和 180 kWh 储能。电优先供给 AI 预训练和推理的服务器，余电留给农家和村里使用。从设计、接线到自动化，都是我和父母一起自学完成的。
Pour fournir assez d’électricité à notre calcul IA, j’ai construit un champ solaire de 49 kWc et un parc de batteries de 180 kWh sur le toit loué d’une ferme à Liuhe, à Nankin. Les serveurs de pré-entraînement et d’inférence passent en premier ; le surplus va à la ferme et au village. Mes parents et moi l’avons conçu, câblé et automatisé nous-mêmes, en autodidactes.
Role角色RôleDesign, wiring & automation — with my parents设计、接线、自动化 · 和父母一起Conception, câblage et automatisation, avec mes parentsScale规模Échelle49 kWp PV · ≈180 kWh LFP · 6 inverters光伏 49 kWp · 储能约 180 kWh · 6 台逆变器49 kWc PV · ≈180 kWh LFP · 6 onduleursStack技术TechniqueArduino + PLC · Mi Home米家Mi Home · IoTrix
Drone flyover of the first build, December 2024.2024 年 12 月第一版建成后的航拍。Survol en drone de la première installation, décembre 2024.
At a glance一览En bref
Problem问题Problème
Servers for AI pretraining and inference run around the clock. Without solar, the site needs ≈32,888 kWh a month.AI 预训练和推理的服务器 24 小时运行，不用光伏的话，全站每月要用约 32,888 度电。Les serveurs de pré-entraînement et d’inférence tournent jour et nuit. Sans solaire, le site consomme ≈32 888 kWh par mois.
Role角色Rôle
Design, sourcing, wiring, BMS setup and automation — with my parents, all self-taught.设计、选型、接线、BMS 调试、自动化，和父母一起，全部自学。Conception, choix du matériel, câblage, réglage des BMS et automatisation, avec mes parents, en autodidactes.
Site场地Site
The rented rooftop of a farmhouse in Liuhe, Nanjing.南京六合，租用一户农民的房屋屋顶。Le toit loué d’une ferme à Liuhe, à Nankin.
System系统Système
70 × 700 W modules in 10 strings, 6 × 11 kVA inverter-chargers, ≈180 kWh LFP. Surplus is shared with the farm and the community microgrid; nothing is sold to the grid.70 块 700W 组件分 10 组串，6 台 11 kVA 逆变器，约 180 kWh 磷酸铁锂。余电给农家和社区微网使用，不向电网卖电。70 modules de 700 W en 10 chaînes, 6 onduleurs-chargeurs de 11 kVA, ≈180 kWh LFP. Le surplus est partagé avec la ferme et le micro-réseau communautaire ; rien n’est revendu au réseau.
Timeline时间线Calendrier
First power in December 2024 → staged build-out and monitoring in 2025 → storage expanded in 2026.2024 年 12 月首次发电 → 2025 年分批完善、接入监控 → 2026 年储能扩建。Première mise en service en décembre 2024 → extension progressive et supervision en 2025 → stockage agrandi en 2026.
Cost成本Coût
≈ ¥120,000约 12 万元≈ 120 000 ¥
Result结果Résultat
66,504 kWh generated so far; solar covers ≈9–12% of monthly demand.累计发电 66,504 度，每月覆盖约 9–12% 的用电。66 504 kWh produits à ce jour ; le solaire couvre ≈9–12 % de la consommation mensuelle.
66,504 kWh66,504 kWh66 504 kWhGenerated to 31 Jul 2026累计发电（截至 2026-07-31）Produit au 31 juil. 2026
Context背景Contexte
Our servers for AI pretraining and inference run around the clock, and without solar the site needs about 32,888 kWh a month. To give the compute enough power, I built a solar station on the rented rooftop of a farmhouse in Liuhe, Nanjing.
Because the roof belongs to a farming family, the station was planned to serve them and the village too, not just the machine room. There was no installer — my parents and I taught ourselves and built it. The brief:
AI compute first. Loads run on solar first, then the batteries; the grid is used only when both are empty.
Share the surplus locally. The farmhouse first, then the community microgrid — nothing is sold to the grid.
Keep control alive. A fault in the power stage must not take down the system that coordinates it.
Stay inside every limit — MPPT voltage and power, BMS current, cable and busbar ratings.
Grow in stages without starting over.
Constraints: a budget of about ¥120,000, 40 kg modules on rural rooftops, and summer heat — 46–49 °C outdoors, 38–42 °C in the equipment room, 57–60 °C on the transformers.
AI 预训练和推理的服务器 24 小时不停，不用光伏的话，全站每月要用大约 32,888 度电。为了给算力提供足够的电能，我在南京六合租下一户农民的房屋屋顶，自己建了这座太阳能电站。
Nos serveurs de pré-entraînement et d’inférence d’IA tournent jour et nuit, et sans solaire le site consomme environ 32 888 kWh par mois. Pour donner assez d’électricité au calcul, j’ai construit une centrale solaire sur le toit loué d’une ferme à Liuhe, à Nankin.
Comme le toit appartient à une famille d’agriculteurs, la centrale a été pensée pour elle et pour le village aussi, pas seulement pour la salle des machines. Sans installateur, mes parents et moi avons tout appris et tout construit nous-mêmes. Le cahier des charges :
Le calcul IA d’abord. Les charges utilisent d’abord le solaire, puis les batteries ; le réseau ne sert que lorsque les deux sont vides.
Partager le surplus sur place. La ferme d’abord, puis le micro-réseau communautaire ; rien n’est revendu au réseau.
Garder le contrôle en vie. Une panne de l’étage de puissance ne doit pas faire tomber le système qui le coordonne.
Rester dans toutes les limites : tension et puissance MPPT, courant des BMS, calibre des câbles et des barres.
Grandir par étapes sans tout reprendre.
Contraintes : un budget d’environ 120 000 ¥, des modules de 40 kg sur des toits ruraux, et la chaleur de l’été : 46–49 °C dehors, 38–42 °C dans la salle technique, 57–60 °C sur les transformateurs.
System系统结构Système
Power flows from the arrays through six inverter-chargers to the loads in priority order — AI compute, then the farmhouse, then the community microgrid — with the battery bank on a shared DC bus. The grid is wired in only as a backup input.
电从光伏阵列经过 6 台逆变器，按优先级依次送给 AI 算力、农家和社区微网，电池组挂在共用的直流母线上。市电只作为后备输入接入。
L’électricité va des champs solaires, via six onduleurs-chargeurs, vers les charges par ordre de priorité (calcul IA, puis la ferme, puis le micro-réseau communautaire), le parc de batteries étant relié à un bus CC commun. Le réseau n’est câblé qu’en entrée de secours.
Grid市电Réseau
Backup only — used when PV and batteries are both empty. Nothing is sold to the grid.只作后备：光伏和电池都没电时才用，不向电网卖电。Secours uniquement : utilisé quand le solaire et les batteries sont tous deux vides. Rien n’est revendu au réseau.
↓ backup input 后备输入 entrée de secours
Solar array光伏阵列Champ solaire
70 × 700 W modules · 49 kWp70 块 700W 组件 · 49 kWp70 modules de 700 W · 49 kWc
6 × 11 kVA inverter-chargers6 台 11 kVA 逆变充电一体机6 onduleurs-chargeurs de 11 kVA
3 in parallel for the 220 V main output, phase-locked by Arduino + PLC3 台并联做 220V 主输出，Arduino + PLC 锁相位3 en parallèle pour la sortie principale 220 V, synchronisés en phase par Arduino + automate
1 charging only1 台纯充电1 uniquement pour la charge
1 powers the control system, fully isolated1 台只给控制系统供电，完全隔离1 alimente le système de contrôle, entièrement isolé
1 hot standby, switches in on a fault1 台热备，主机故障时自动切入1 en secours actif, bascule en cas de panne
→
Loads, in priority order负载（按优先级）Charges, par ordre de priorité
AI compute: pretraining & inference servers, coolingAI 算力：预训练和推理服务器、空调Calcul IA : serveurs de pré-entraînement et d’inférence, climatisation
Community microgrid: street lights, pump station, service points社区微网：路灯、公共泵站、便民服务点Micro-réseau communautaire : éclairage public, station de pompage, points de service

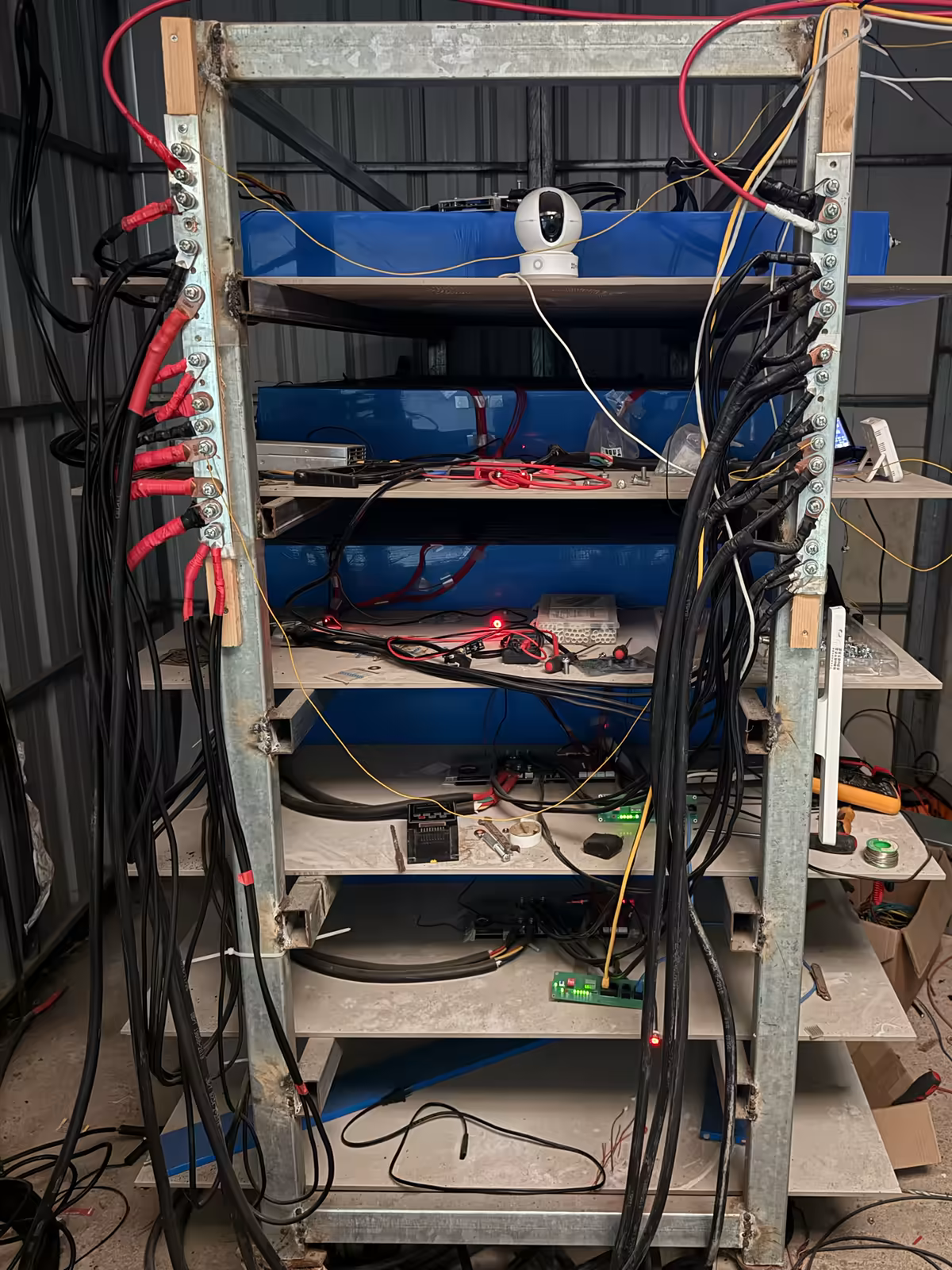

⇅ DC bus · 4 mm copper busbar · one 95 mm² cable per inverter 直流母线 · 4mm 铜排 · 每台逆变器一根 95mm² 铜线 Bus CC · barre de cuivre de 4 mm · un câble de 95 mm² par onduleur
Limites des onduleurs : plage MPPT jusqu’à 500 V (entrées données pour 550 V, condensateurs de 630 V) ; 5,5 kW par entrée, 11 kW par appareil.

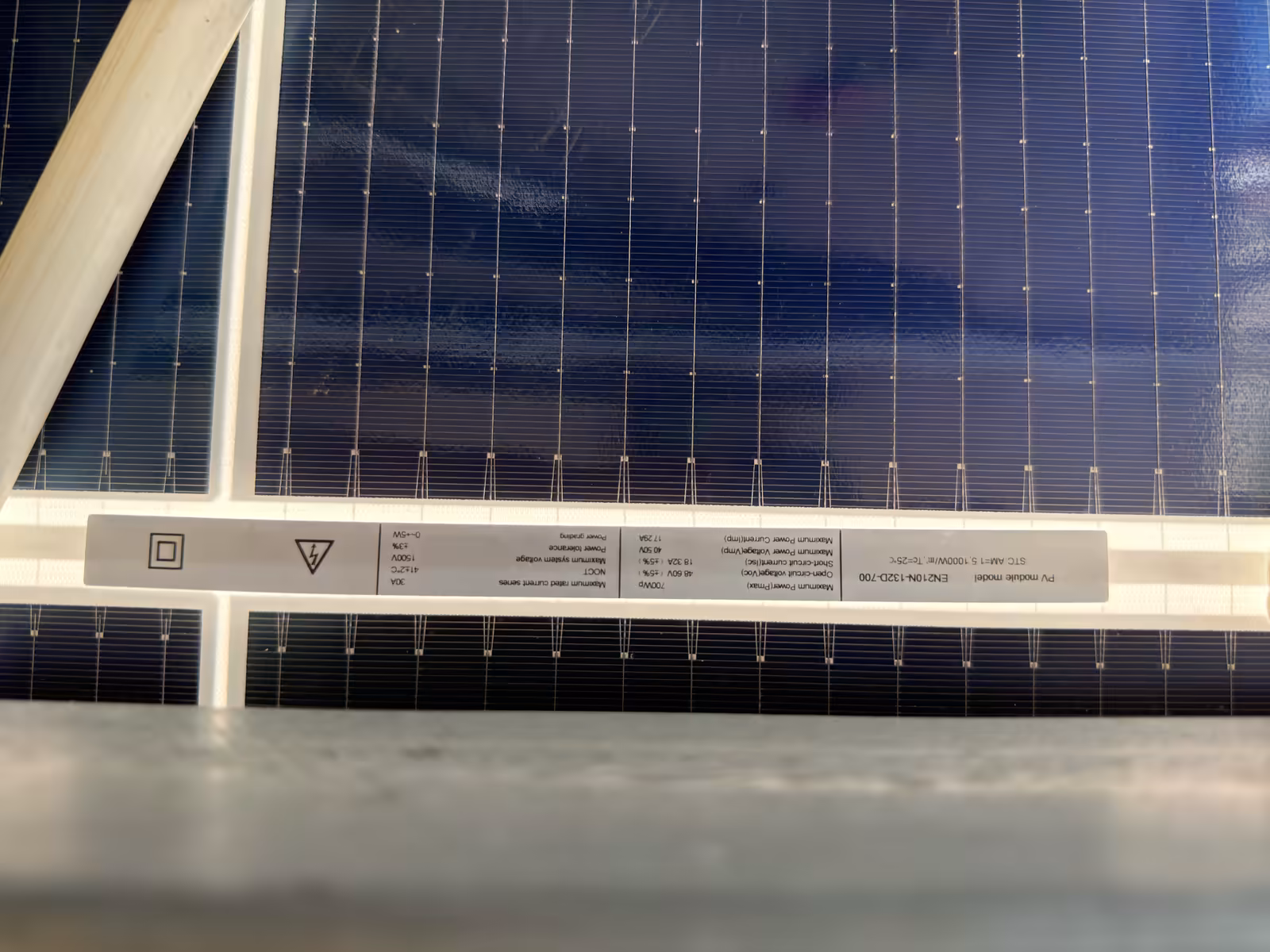

Modules : Voc 48 V et Isc 19 A chacun, donc une chaîne de 9 modules avoisine 432 V en circuit ouvert.
Exploitation : application de supervision depuis avril 2025 ; les six appareils sont automatisés via Mi Home depuis octobre 2025.
Sharing the surplus余电共享Partager le surplus
The station is the green heart of the AI compute, but it also ties into the village. Once the servers are covered, the surplus stays local instead of going to the grid.
这座电站不仅是 AI 算力的“绿色心脏”，也是乡村振兴的“减碳纽带”。算力用电满足之后，余电留在村里，不送进电网。
La centrale est le cœur vert du calcul IA, mais elle est aussi reliée au village. Une fois les serveurs servis, le surplus reste sur place au lieu de partir sur le réseau.
01 · Farmhouse01 · 农家01 · Ferme
Electric farm tools电动农具Outils agricoles électriques
Surplus goes to the farming family first. Electric farm tools charge whenever needed, so tilling, irrigation and transport no longer run on diesel — each kWh replaces fuel and cuts emissions in the field.
Le surplus va d’abord à la famille d’agriculteurs. Les outils agricoles électriques se rechargent à tout moment : labour, irrigation et transport ne tournent plus au diesel, et chaque kWh remplace du carburant et réduit les émissions aux champs.
02 · Community02 · 社区02 · Communauté
Community microgrid社区微网Micro-réseau communautaire
Further surplus feeds the community microgrid — street lights, the public pump station and service points — so the neighbours share the clean power too.
多余电力接入社区微网，为路灯、公共泵站和便民服务点供电，让清洁能源惠及左邻右舍。
Le surplus restant alimente le micro-réseau communautaire (éclairage public, station de pompage publique et points de service) pour que les voisins profitent aussi de l’énergie propre.
03 · Shared model03 · 共享模式03 · Modèle partagé
Roof rent + low-cost power + public supply屋顶收租 + 低价绿电 + 公共供电Loyer du toit + électricité bon marché + service public
The farmer earns rent for the roof and gets low-cost green power, the community gains backup supply in emergencies, and zero-carbon solar replaces high-carbon grid power.
农户收屋顶租金、用上低价绿电，社区增强应急保供能力，零碳电力替代电网的高碳电量。
L’agriculteur touche un loyer pour son toit et bénéficie d’une électricité verte bon marché, la communauté gagne une alimentation de secours en cas d’urgence, et le solaire zéro carbone remplace l’électricité carbonée du réseau.
Clean energy flows from the machine room to the fields: one kWh of solar, many users, shared carbon cuts.
清洁能源从算力机房流向田间地头：一度绿电、多方使用、碳排共减。
L’énergie propre circule de la salle des machines jusqu’aux champs : un kWh solaire, de nombreux usagers, des émissions réduites pour tous.
Site场地Site

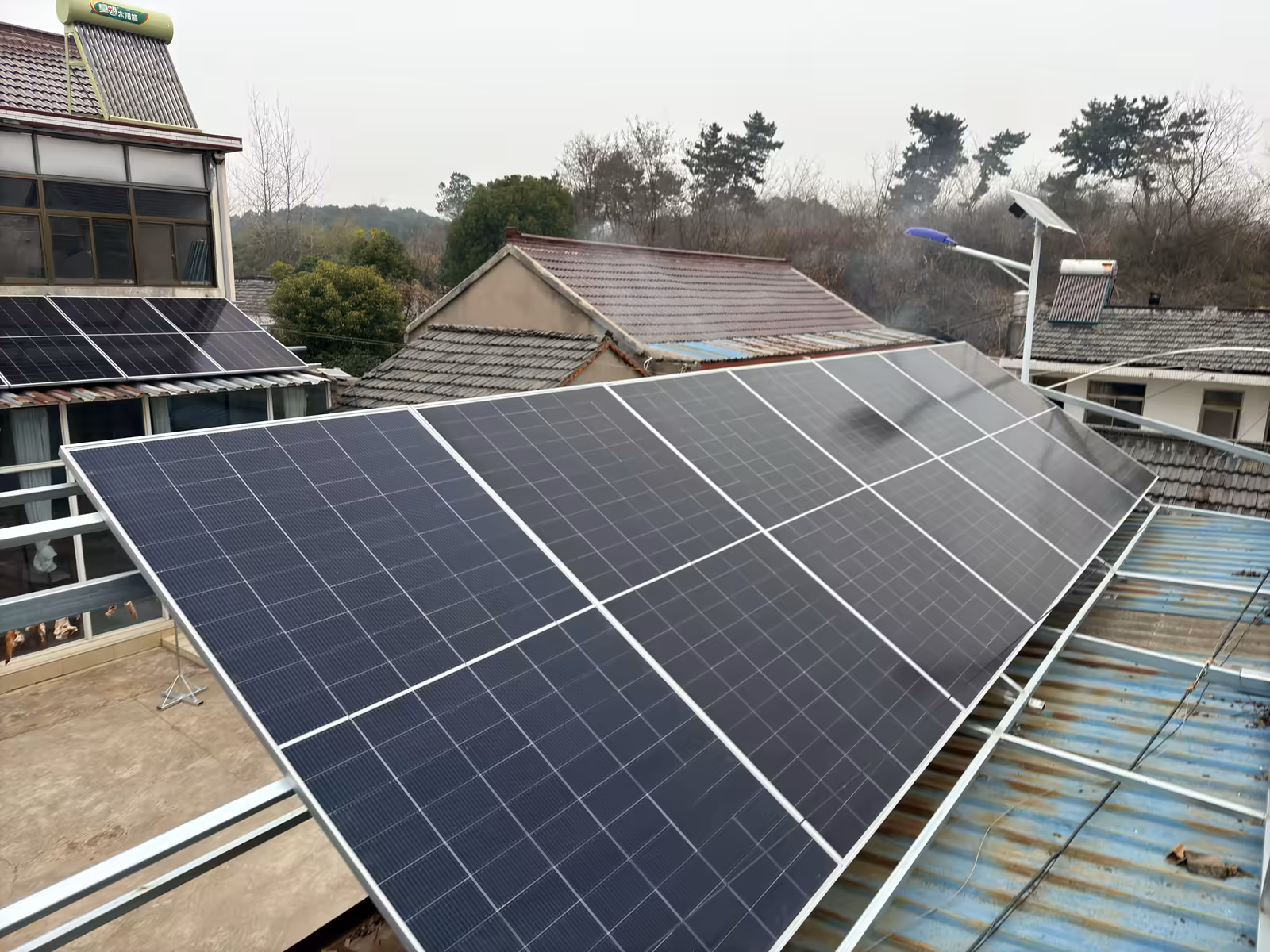

The left array covers the main roof, facing due south at a shallow 5°. The right array sits at 15° in 2 × 9 + 1 × 7 strings.
Le champ gauche couvre le toit principal, plein sud avec une faible inclinaison de 5°. Le champ droit est incliné à 15°, en chaînes de 2 × 9 + 1 × 7.
December 2024 — the first build.2024 年 12 月 · 第一版。Décembre 2024 : la première installation.2026 — after the expansion, seen from directly above.2026 年 · 扩建后，正上方俯拍。2026 : après l’extension, vu du dessus.

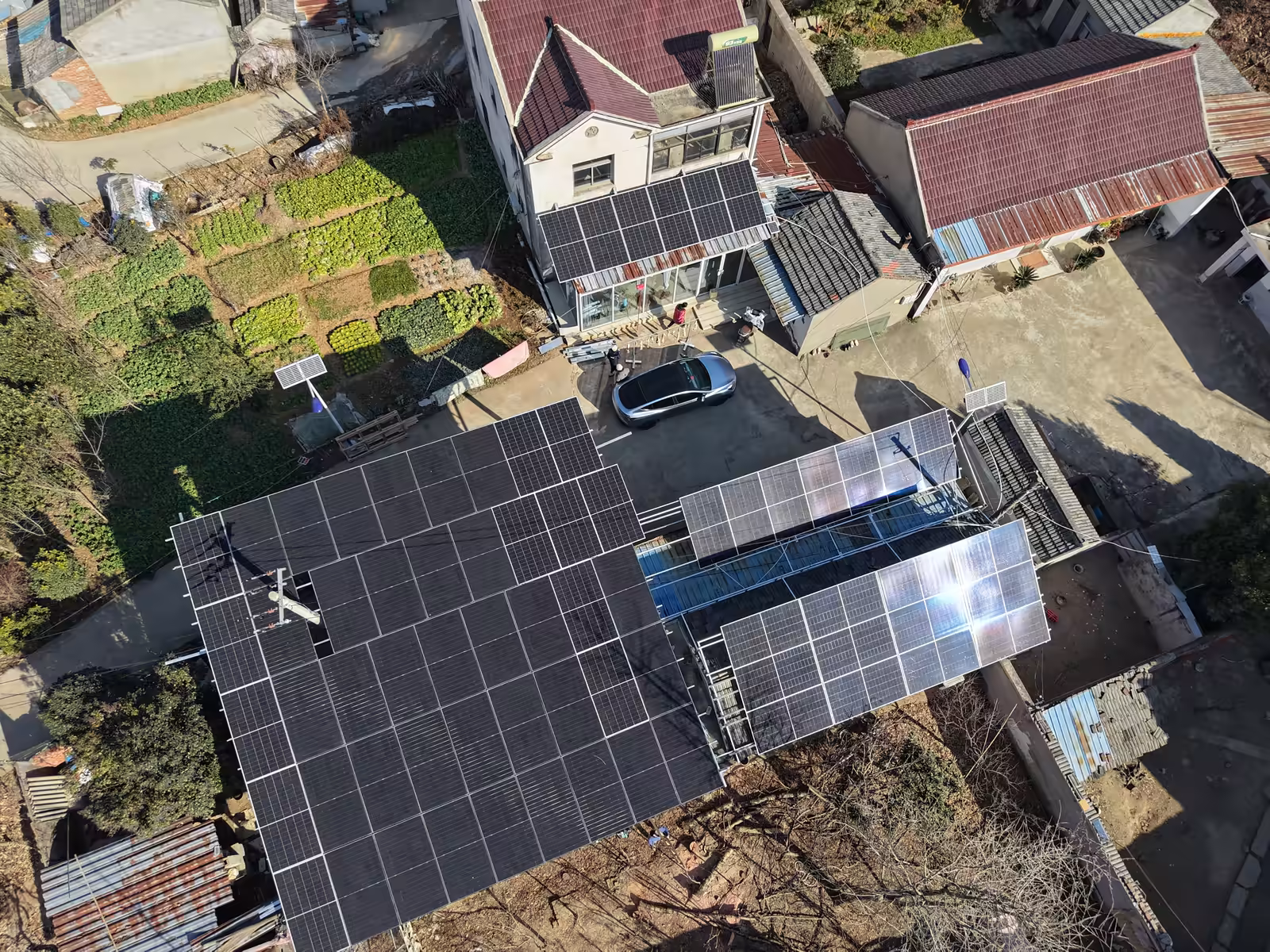

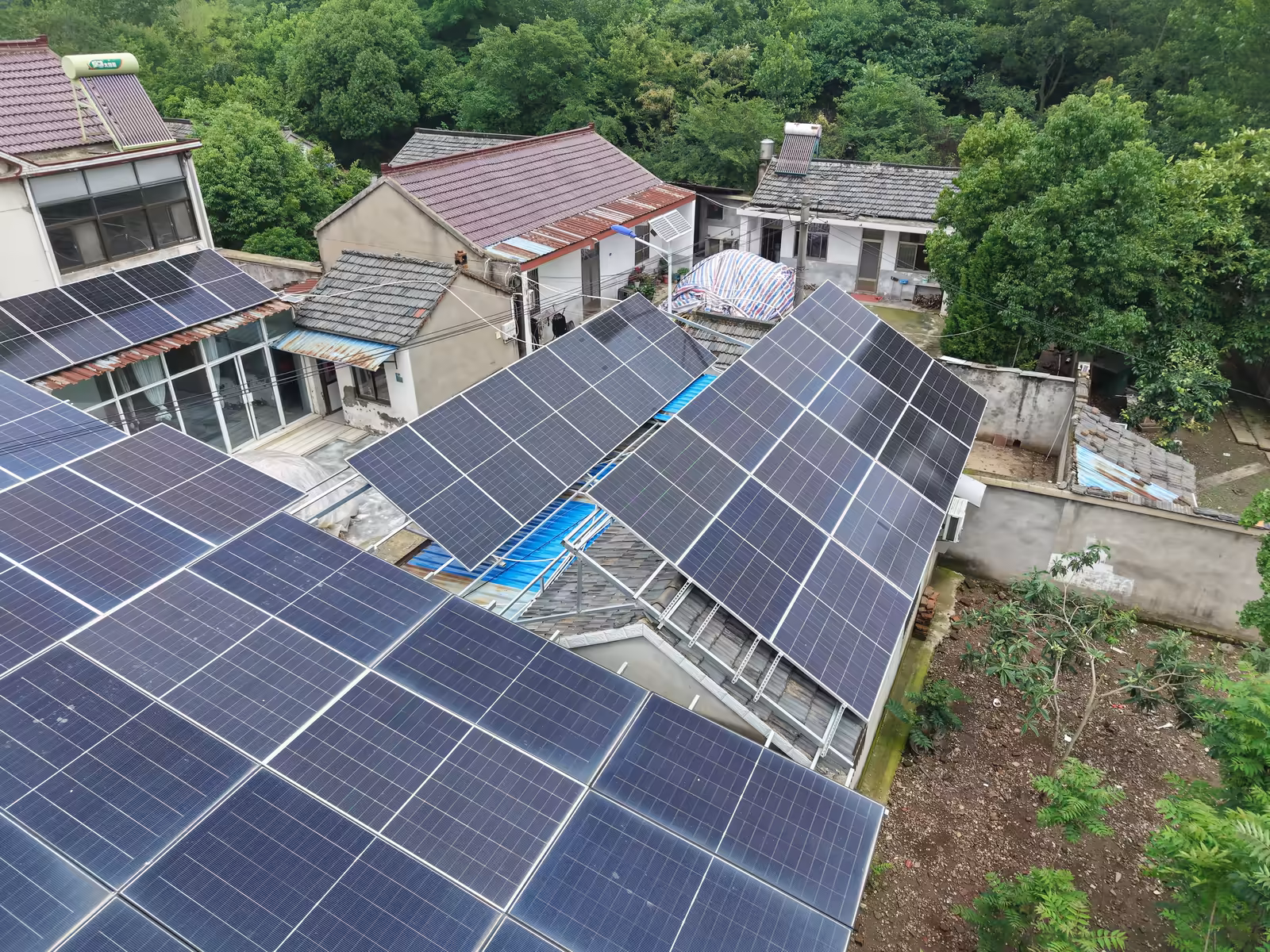

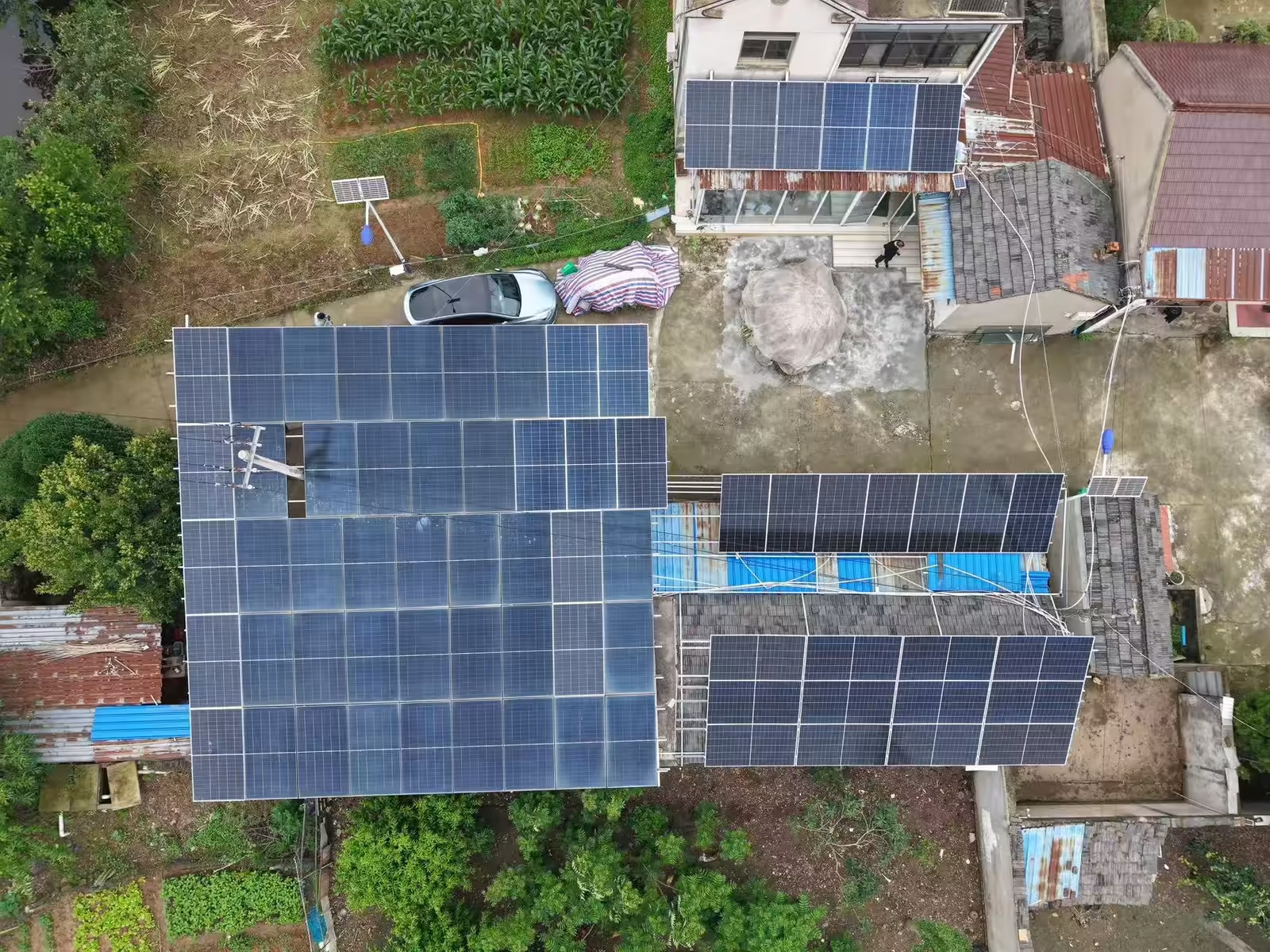

The arrays from the air, 2026.2026 年航拍。Les champs vus du ciel, 2026.Module rows on the roof frame.屋顶支架上的组件。Rangées de modules sur la structure du toit.A 700 W module up close — about 40 kg each.700W 组件近景，每块约 40 kg。Un module de 700 W de près : environ 40 kg chacun.
Build搭建过程Construction
First power首次发电Première mise en service

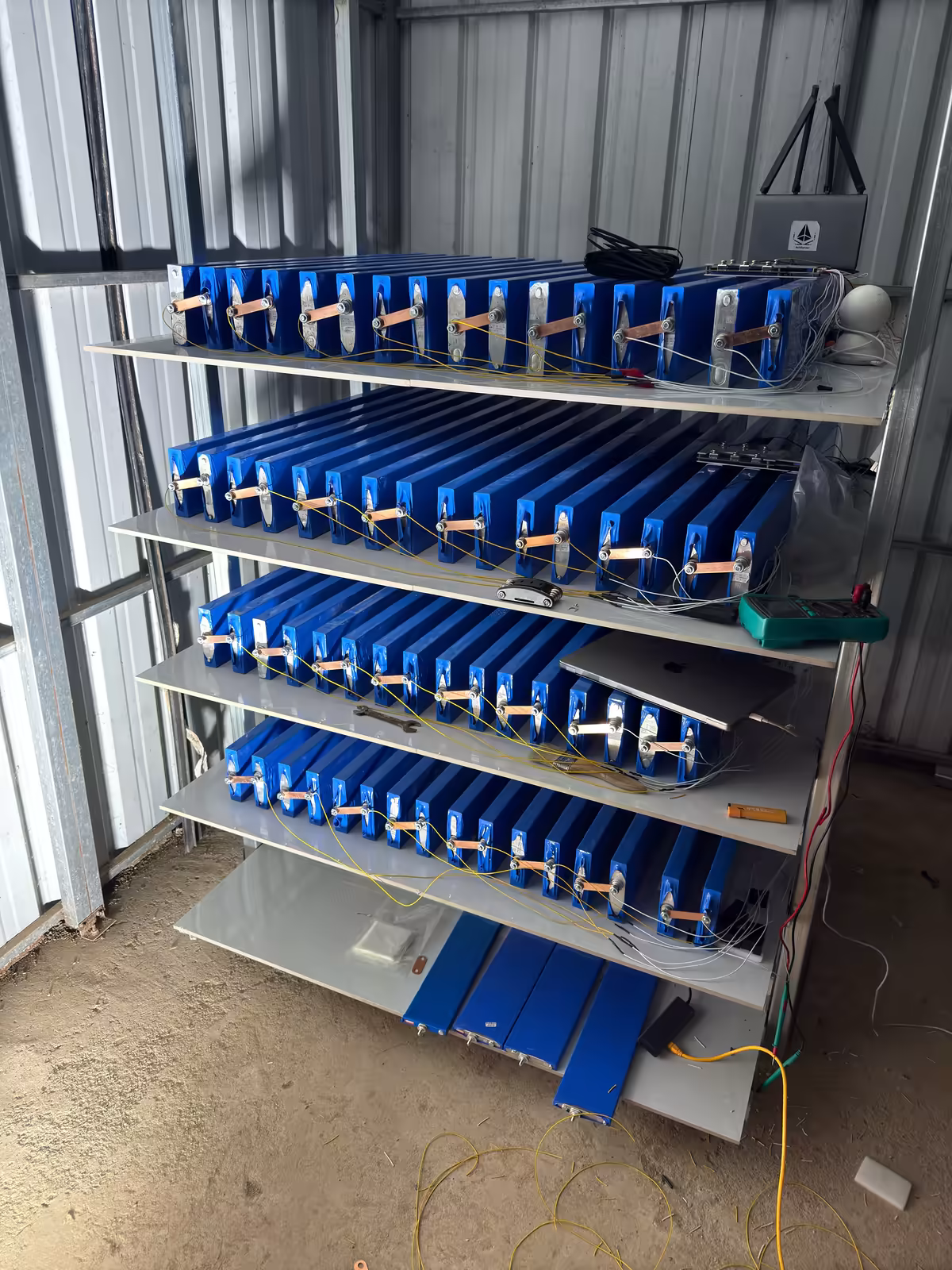

The first working version: inverters on the equipment-room wall and a single battery rack in 16S4P — 64 × 400 Ah cells, about 80 kWh.
La première version fonctionnelle : les onduleurs au mur de la salle technique et une seule baie de batteries en 16S4P, soit 64 cellules de 400 Ah, environ 80 kWh.

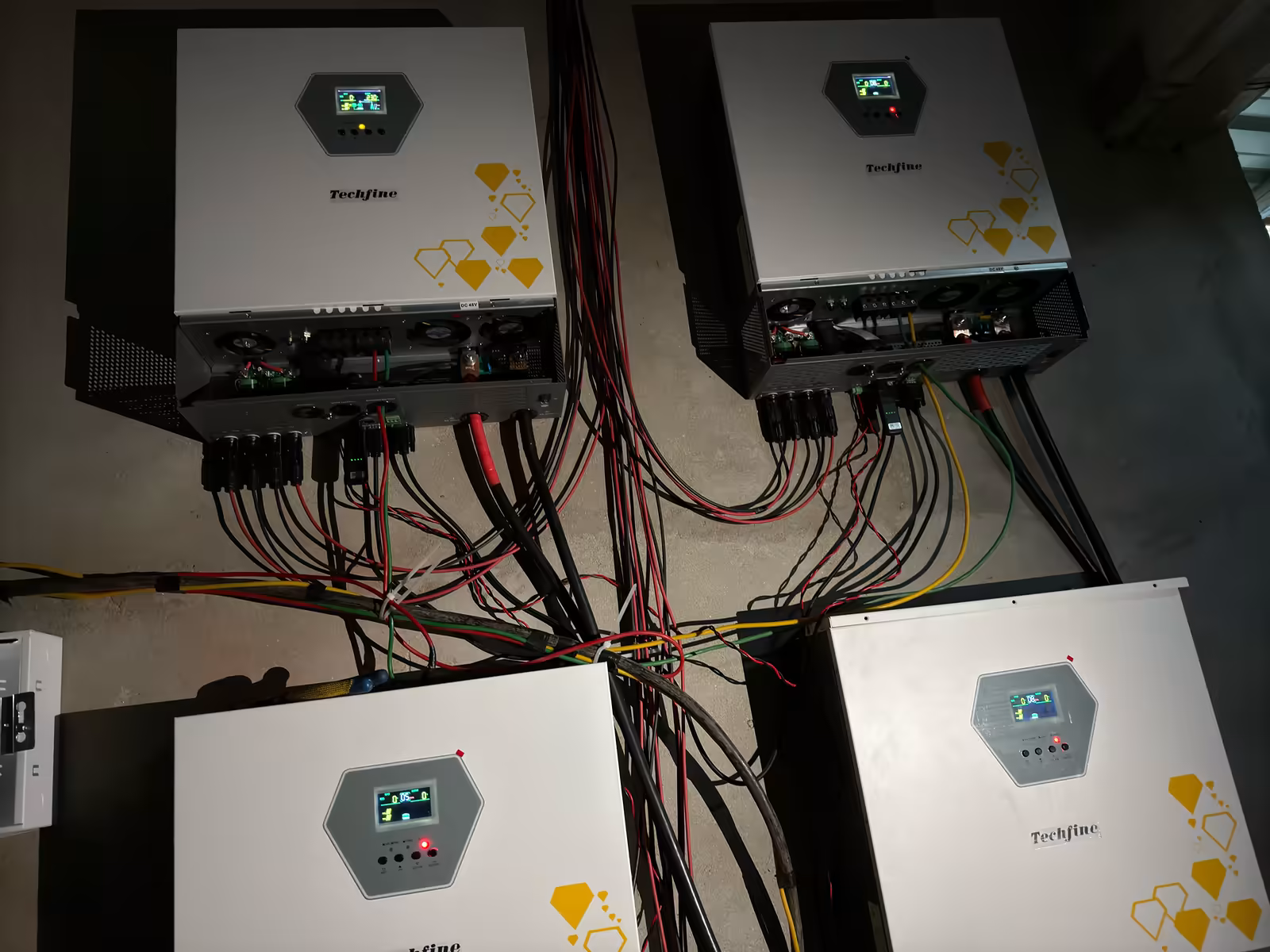

Inverter-chargers going up, December 2024.2024 年 12 月，逆变器上墙。Pose des onduleurs-chargeurs, décembre 2024.First rack: 16S4P, ≈80 kWh.第一版电池架：16S4P，约 80 kWh。Première baie : 16S4P, ≈80 kWh.
Staged build-out and monitoring分批完善，接入监控Extension progressive et supervision
The rest of the modules went up in stages through August while we fixed problems as they appeared. The monitoring app came online in April, which is where the monthly data starts.
到 8 月为止分批装完其余组件，边用边修。4 月接入监控 app，月度发电数据从这里开始。
Le reste des modules a été posé par étapes jusqu’en août, en corrigeant les problèmes au fil de l’eau. L’application de supervision est arrivée en avril : c’est là que commencent les données mensuelles.
Automation自动化Automatisation
All six inverters brought under Mi Home automation.
6 台逆变器全部接入米家自动化。
Les six onduleurs sont passés sous l’automatisation Mi Home.
Expansion扩建Extension

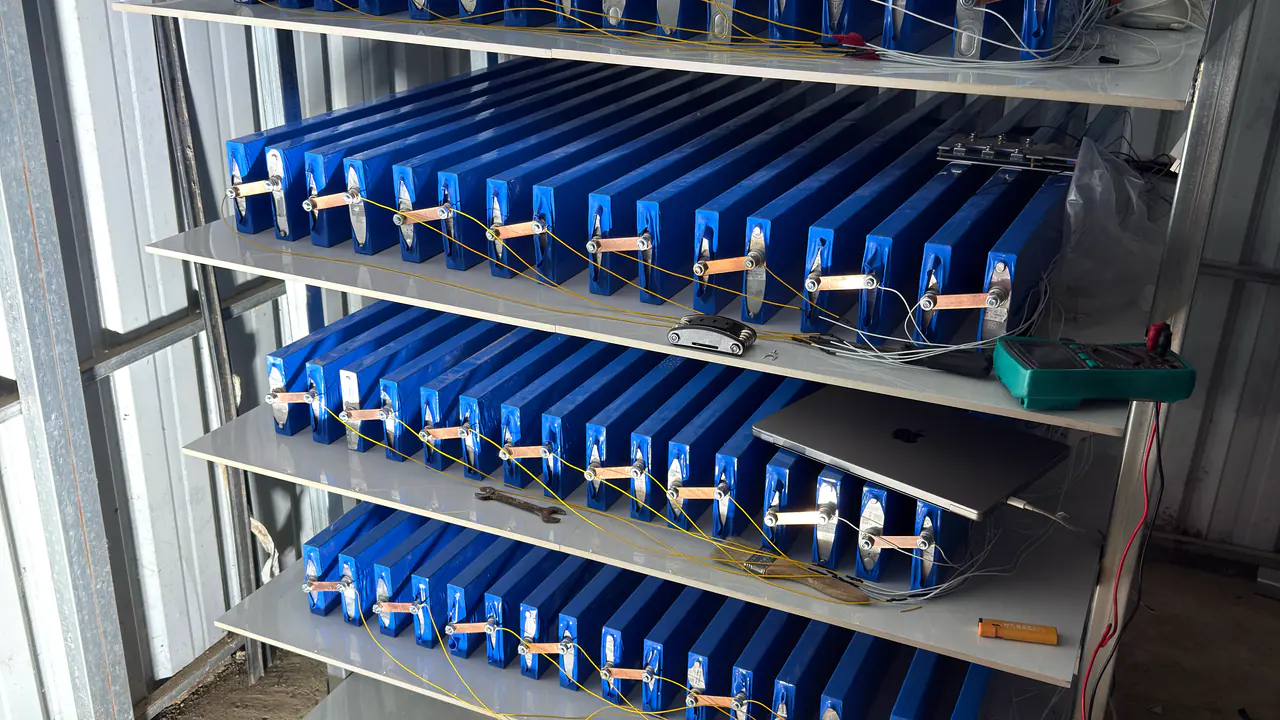

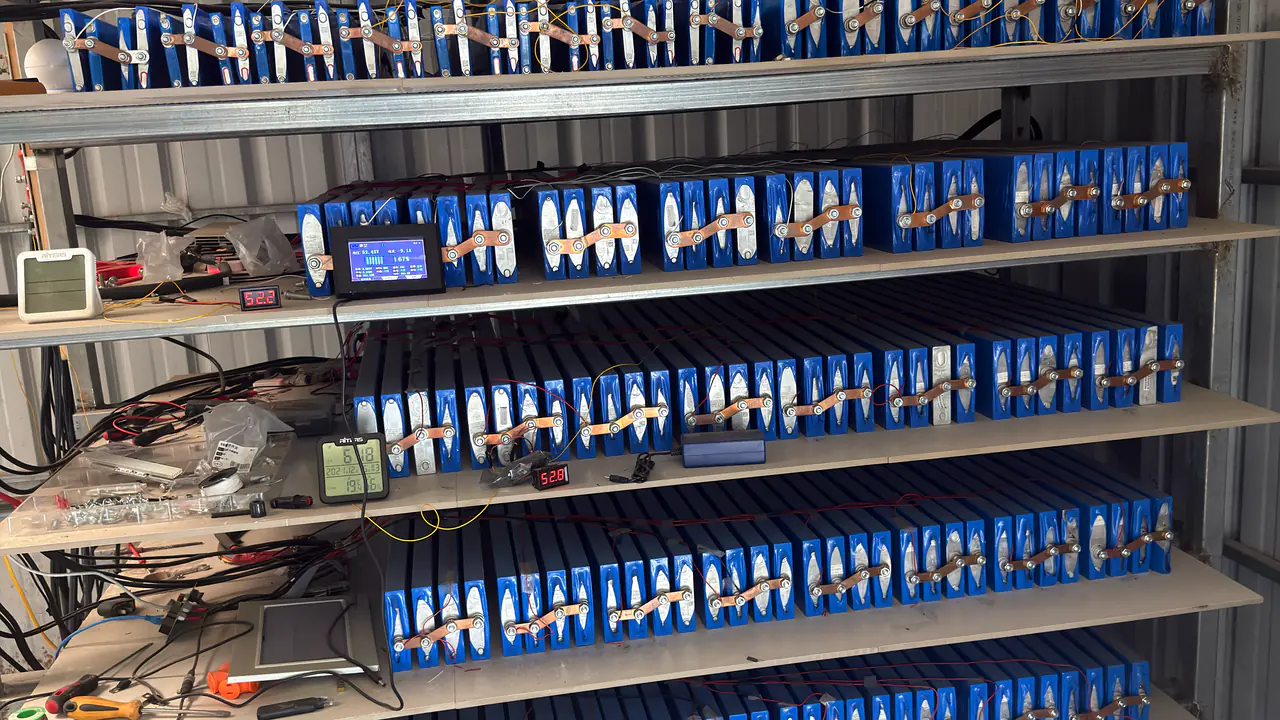

Storage grew from ≈80 kWh to ≈180 kWh across five layers. The left array was re-strung to stop clipping, and the outer-right string was connected.
Le stockage est passé de ≈80 kWh à ≈180 kWh sur cinq étages. Le champ gauche a été recâblé pour supprimer l’écrêtage, et la chaîne extérieure droite a été raccordée.

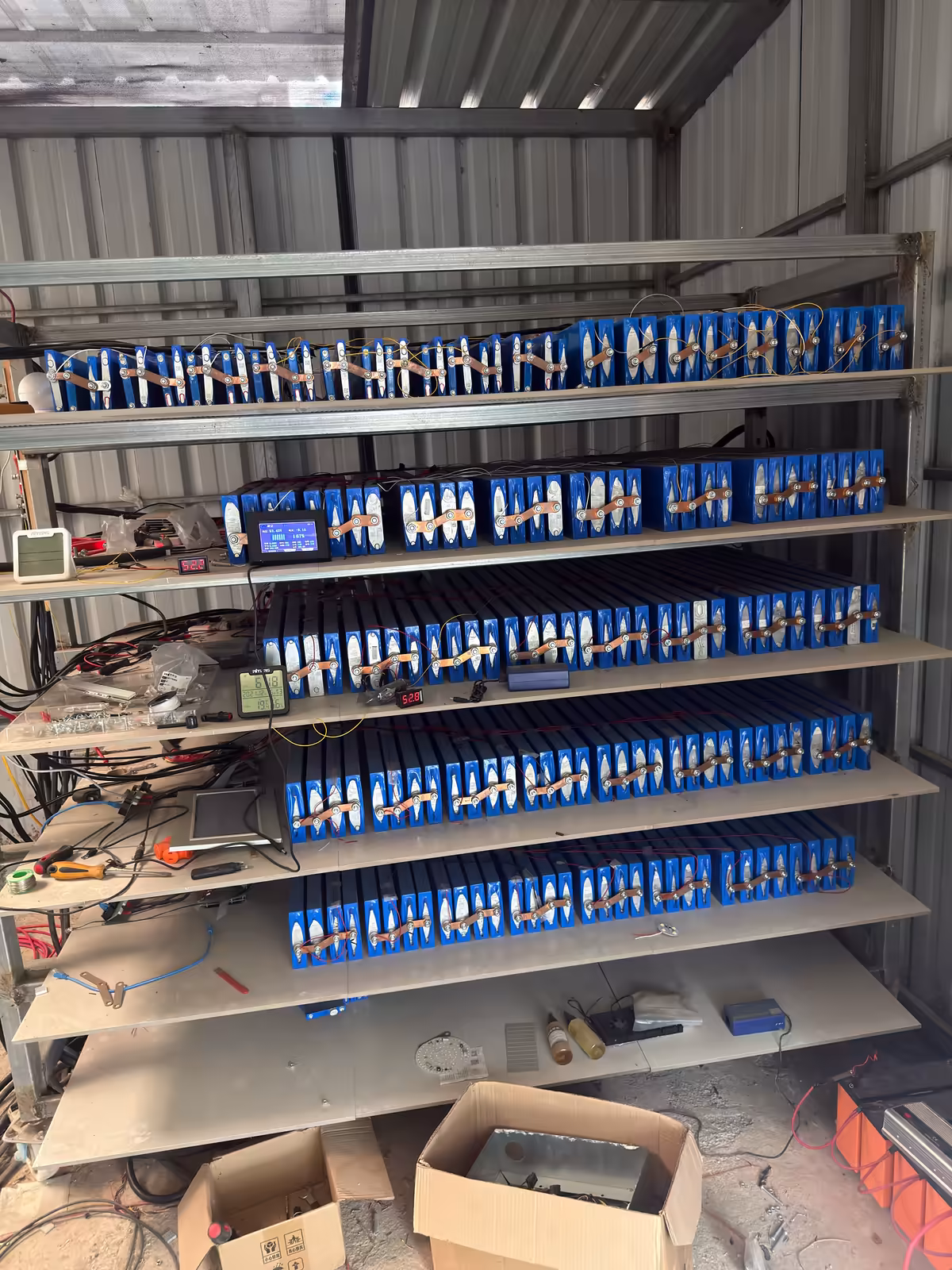

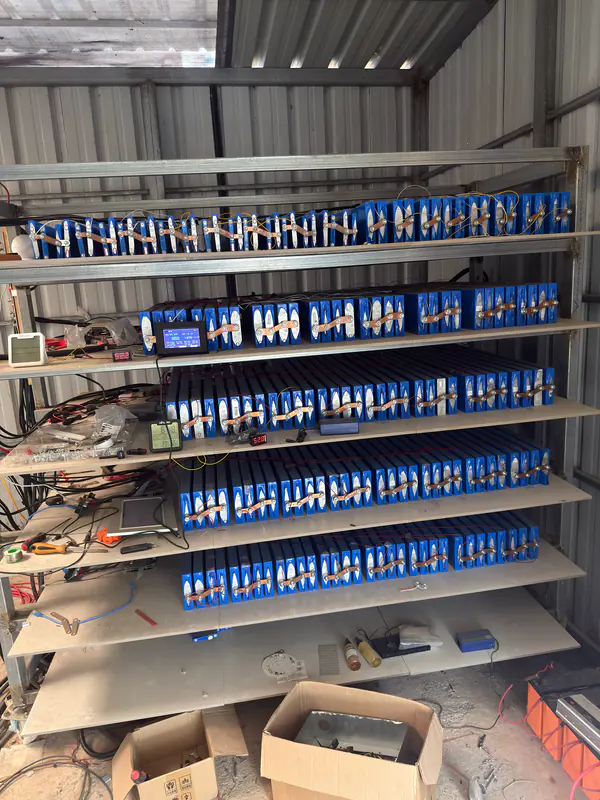

After the expansion: five layers, ≈180 kWh.扩建后：5 层，约 180 kWh。Après l’extension : cinq étages, ≈180 kWh.Busbars on the rack posts, one 95 mm² cable per inverter.立柱上的铜排，每台逆变器一根 95mm² 铜线。Barres de cuivre sur les montants de la baie, un câble de 95 mm² par onduleur.
Monitoring监控Supervision

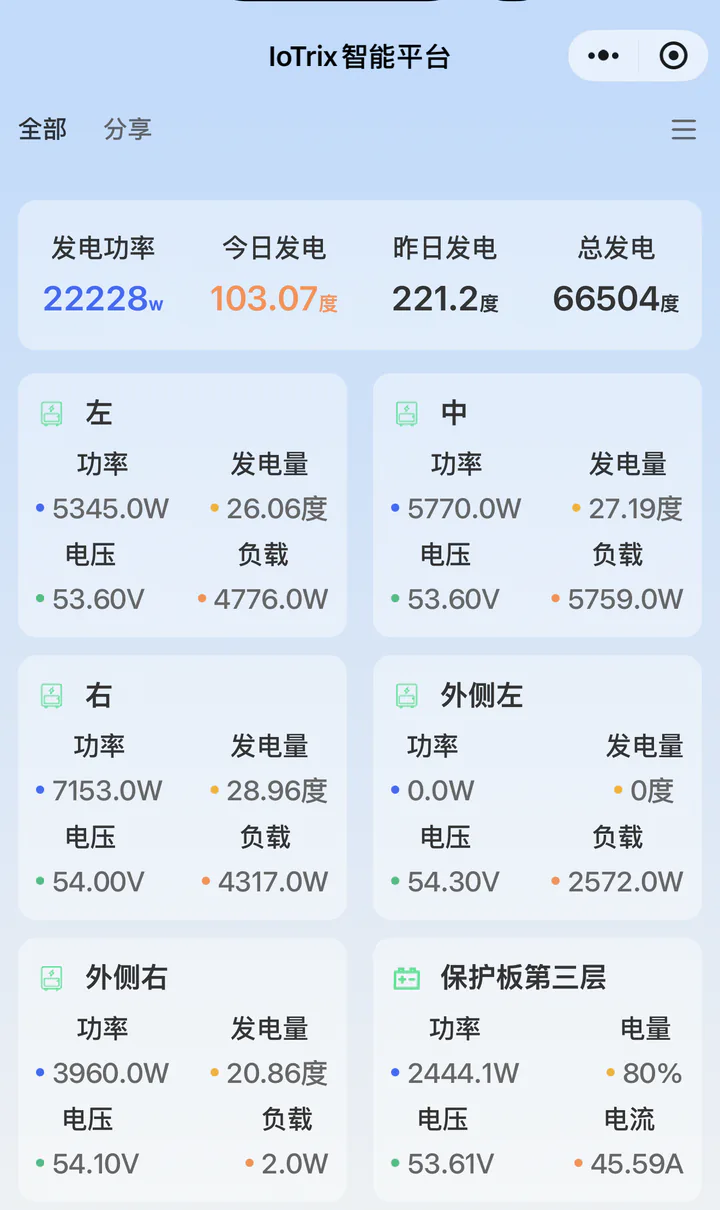

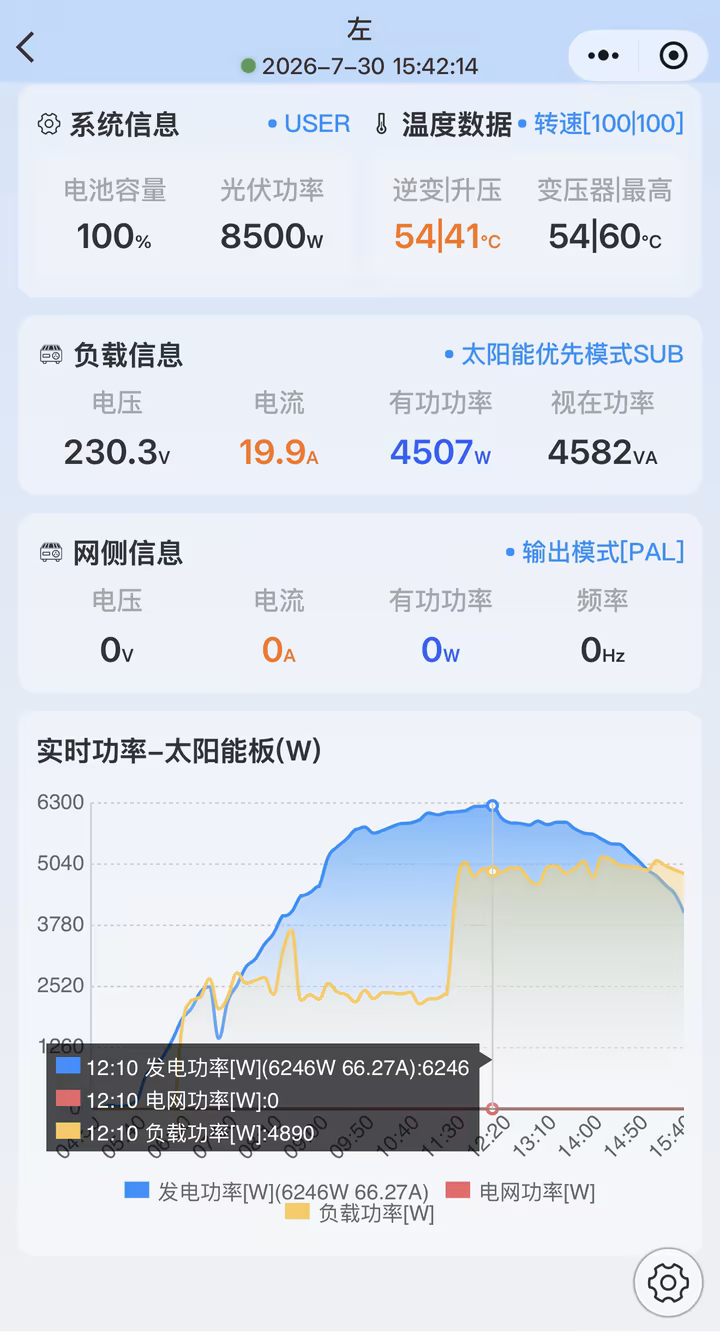

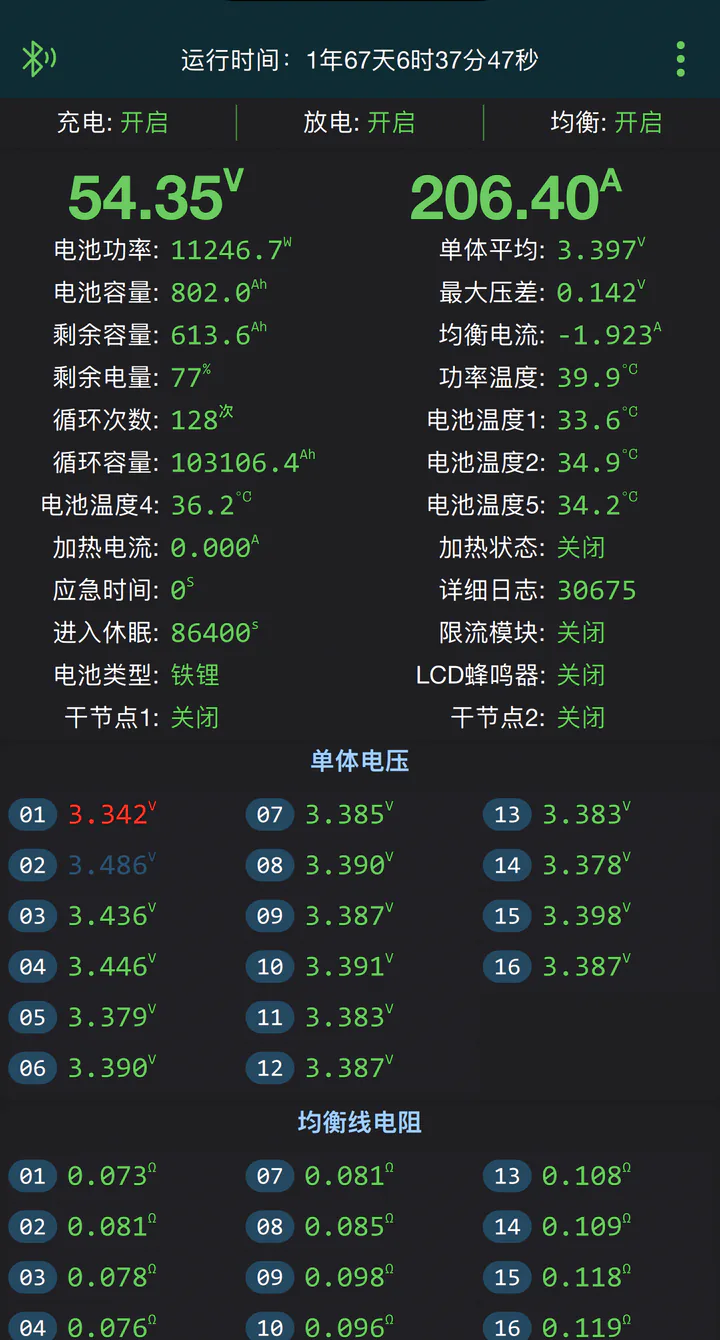

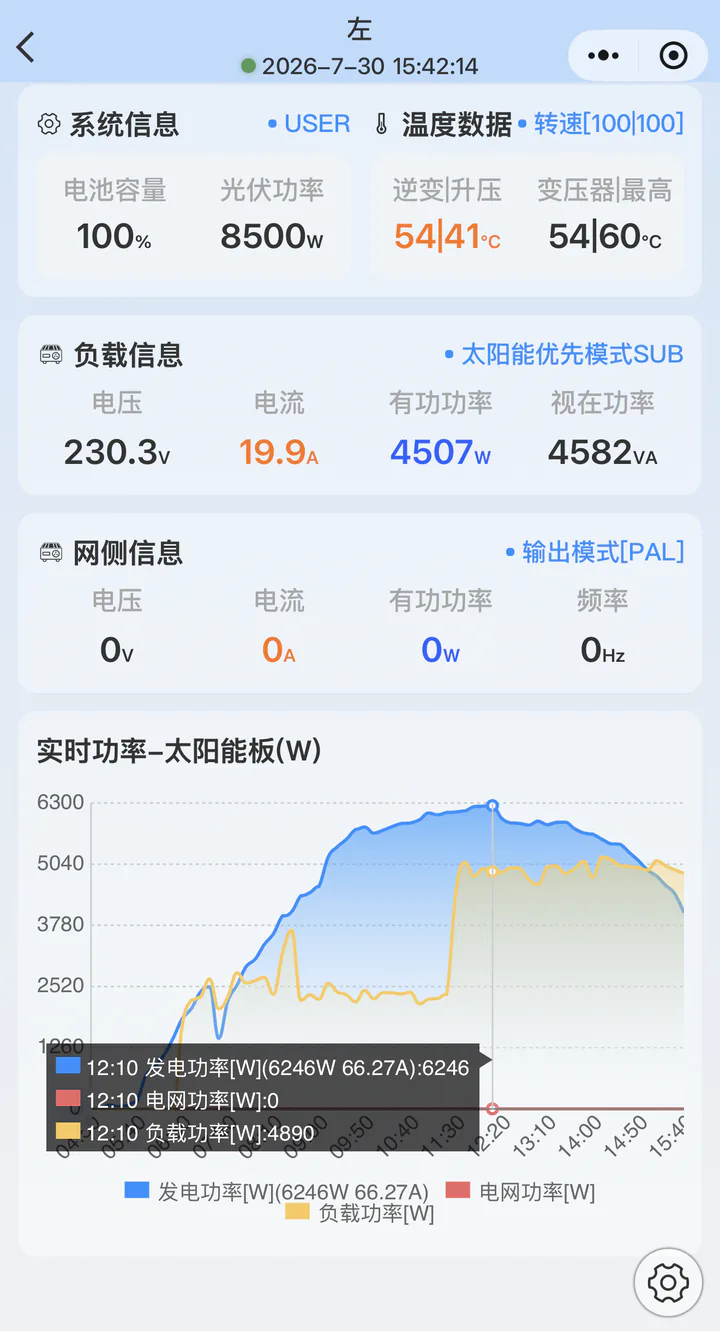

The system is watched through the IoTrix monitoring app and each layer's BMS app. The key numbers from each screen are pulled out below it. Scroll sideways for more.
Le système est suivi via l’application de supervision IoTrix et l’application BMS de chaque étage. Les chiffres clés de chaque écran sont repris en dessous. Faites défiler horizontalement pour voir la suite.

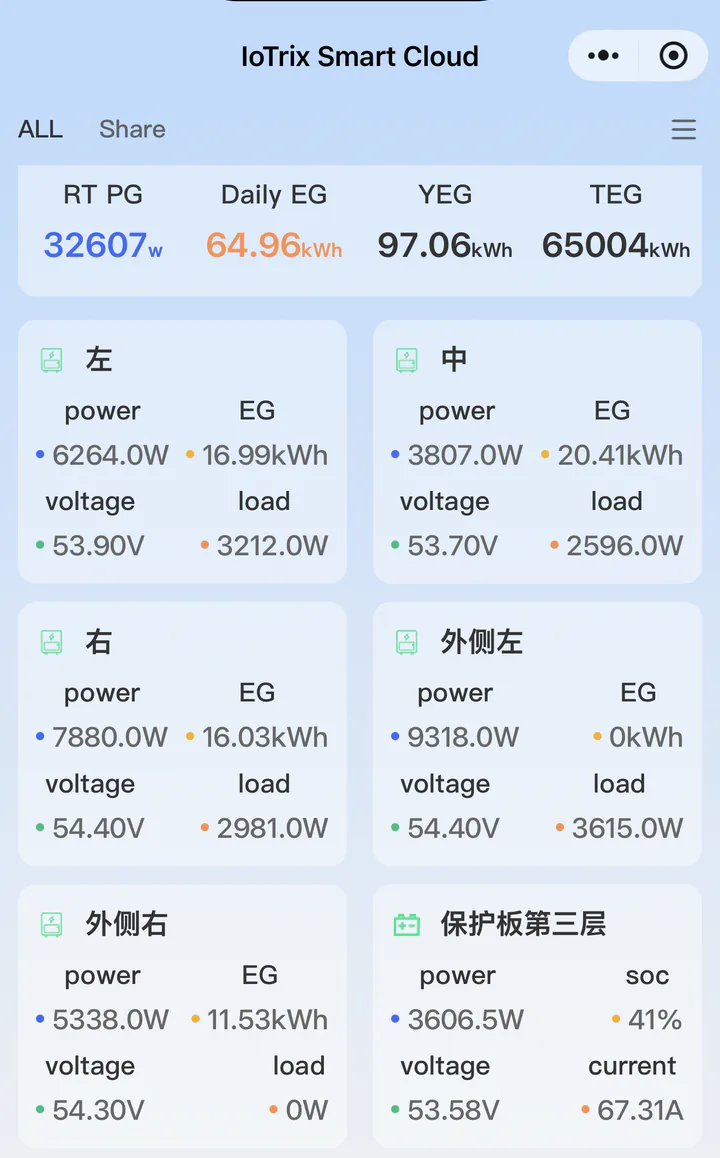

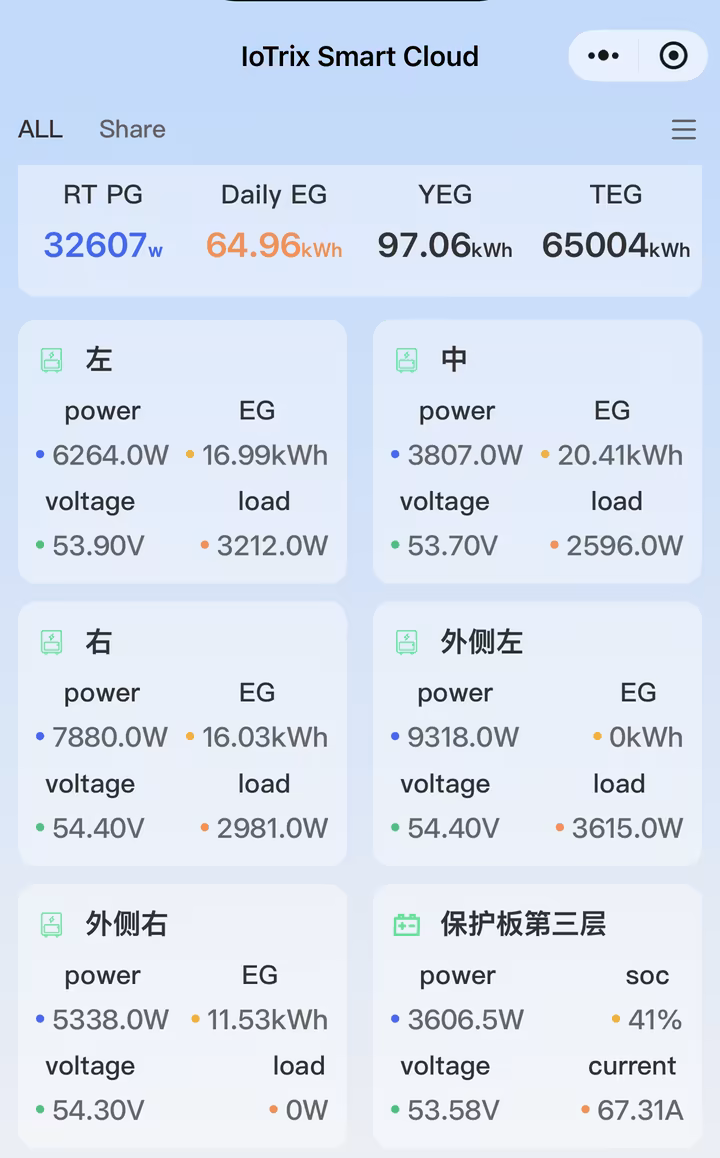

Overview (24 Jul 2026): 32.6 kW live across the arrays, 65,004 kWh generated in total.总览（2026-07-31）：实时功率 22.2 kW，当天已发 103 度，累计 66,504 度。Vue d’ensemble (24 juil. 2026) : 32,6 kW en direct sur les champs, 65 004 kWh produits au total.One array's day (30 Jul 2026): PV peaks near 6.2 kW at midday while grid power stays at 0 W.单个阵列一天的曲线（2026-07-30）：中午光伏接近 6.2 kW，市电功率保持 0 W。La journée d’un champ (30 juil. 2026) : le solaire culmine vers 6,2 kW à midi tandis que la puissance réseau reste à 0 W.2026 so far: 24,917 kWh, stacked by array, month by month.2026 年至今发电 24,917 度，按月份和阵列堆叠。2026 jusqu’ici : 24 917 kWh, empilés par champ, mois par mois.One battery layer: 54.35 V, 206 A, 16 cells within 0.142 V of each other. The 802 Ah is one layer (2 × 400 Ah in parallel); there are five.一层电池：54.35V、206A，16 节单体最大压差 0.142V。802Ah 只是一层（2 × 400Ah 并联），一共 5 层。Un étage de batteries : 54,35 V, 206 A, 16 cellules à moins de 0,142 V les unes des autres. Les 802 Ah correspondent à un étage (2 × 400 Ah en parallèle) ; il y en a cinq.Site demand without solar: 35,919 kWh in May and 32,888 kWh in June 2026.不用光伏时的全站用电：2026 年 5 月 35,919 度，6 月 32,888 度。Consommation du site sans solaire : 35 919 kWh en mai et 32 888 kWh en juin 2026.
Results & interactive analysis结果与交互分析Résultats et analyse interactive
Explore the operating data directly. Pick a metric and a period, click a chart or use the arrow keys to inspect a month, and change the emission factor to test your own assumptions. Your choices are remembered on this device.
Explorez directement les données d’exploitation. Choisissez un indicateur et une période, cliquez sur un graphique ou utilisez les flèches pour examiner un mois, et modifiez le facteur d’émission pour tester vos propres hypothèses. Vos choix sont mémorisés sur cet appareil.
— kWhRecorded in the selected period所选时间段内的记录发电Enregistré sur la période choisie
—%Best month, share of demand最佳月份的用电占比Meilleur mois, part de la consommation
≈— tCO₂ avoided to date (estimate)累计减少 CO₂（估算）CO₂ évité à ce jour (estimation)
Metric指标Indicateur
Period时间段Période
kg CO₂/kWh
Monthly generation (kWh)
Click a bar or use ← → (Home / End) to select a month.点击柱子，或用 ← →（Home / End）选择月份。Cliquez sur une barre ou utilisez ← → (Début / Fin) pour choisir un mois.
1Monitoring starts in April 2025; modules were still being added until August.2025 年 4 月开始有监控数据，组件到 8 月才装完。La supervision commence en avril 2025 ; des modules ont encore été ajoutés jusqu’en août.
2The right array was being commissioned in September and October.9–10 月右路在调试。Le champ droit était en cours de mise en service en septembre et octobre.
3Shut down in May 2026 to re-string the left array.2026 年 5 月停机给左阵列改串。Arrêt en mai 2026 pour recâbler le champ gauche.
Show data table查看数据表Afficher le tableau de données

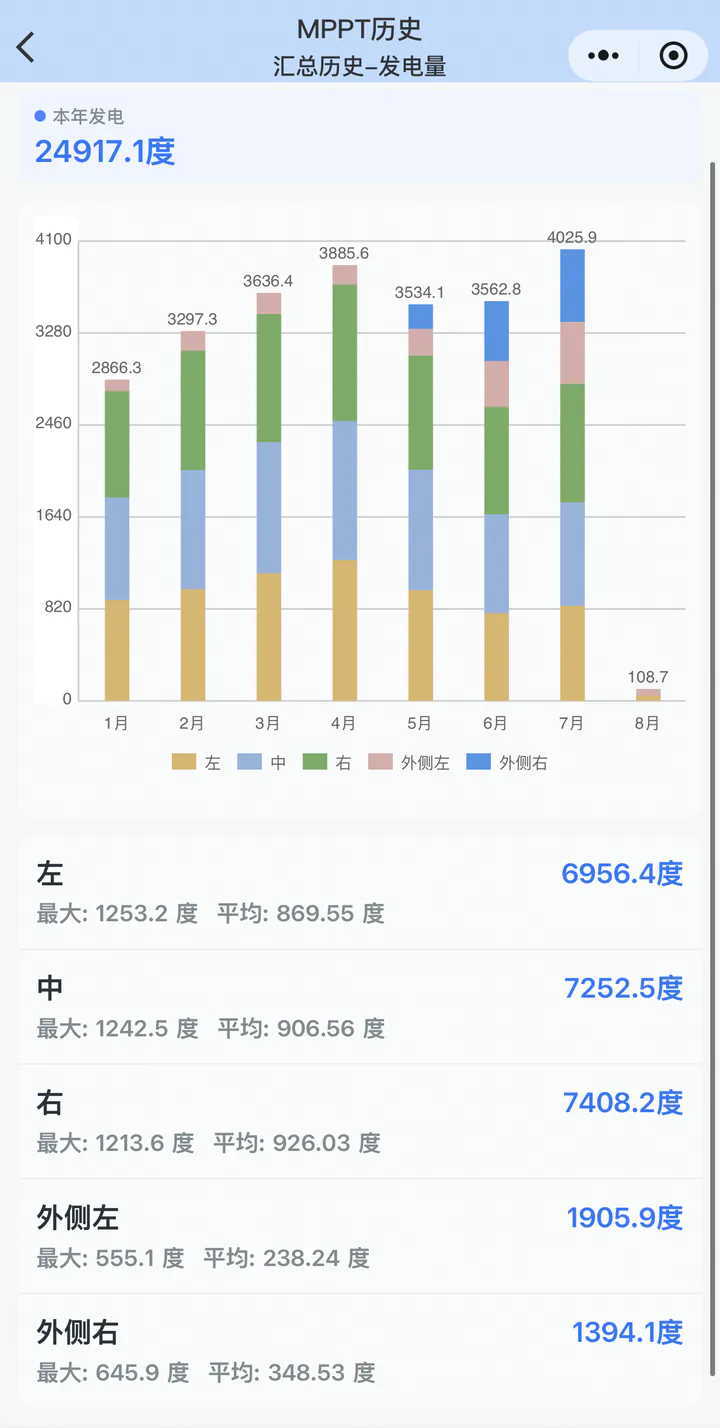

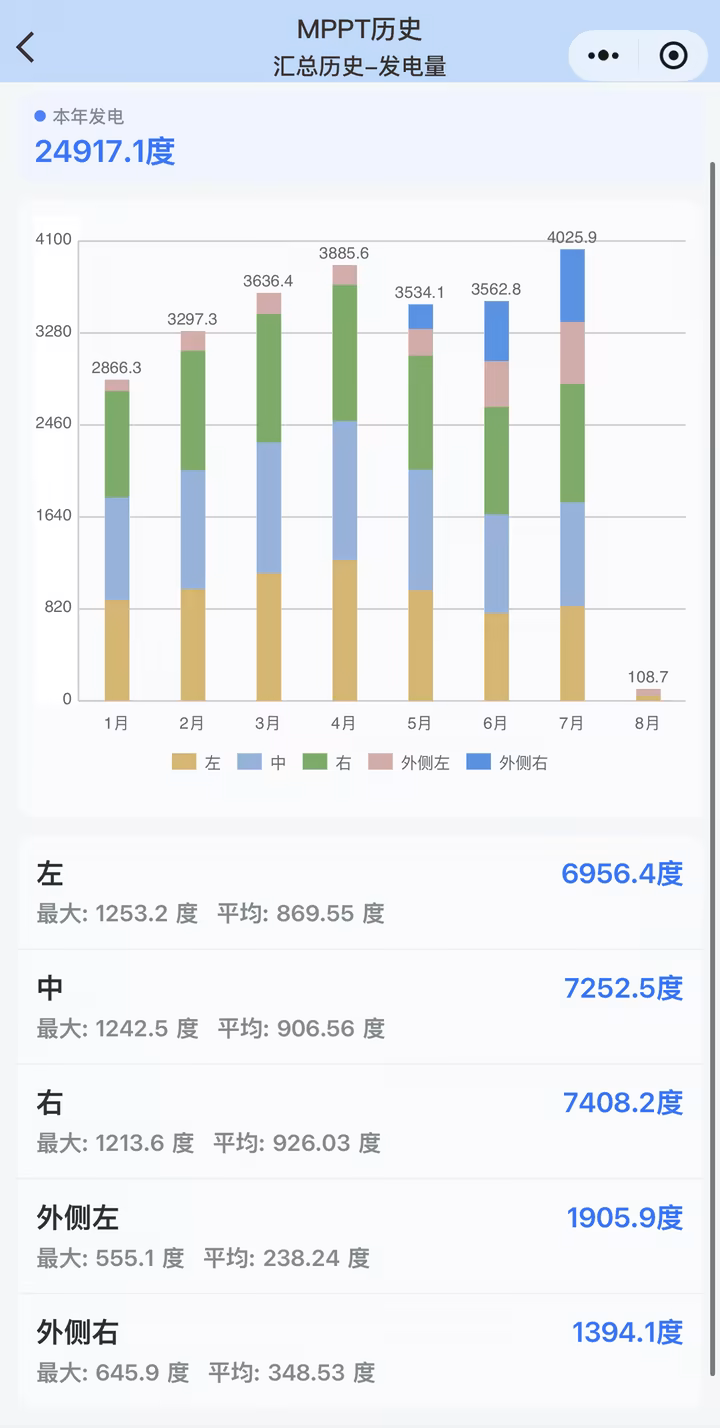

2026 output by array (to 2 Aug)2026 年各阵列发电（截至 8 月 2 日）Production 2026 par champ (au 2 août)
Battery cell balance, one layer电池单体均衡（一层）Équilibrage des cellules, un étage
Daily site demand vs solar, 12–28 July 2026每日全站用电与光伏对比，2026 年 7 月 12–28 日Consommation quotidienne du site et solaire, 12–28 juillet 2026
Hover, tap or use ← → to read each day.悬停、点按或用 ← → 查看每一天。Survolez, touchez ou utilisez ← → pour lire chaque jour.
Show data tables查看数据表Afficher les tableaux de données

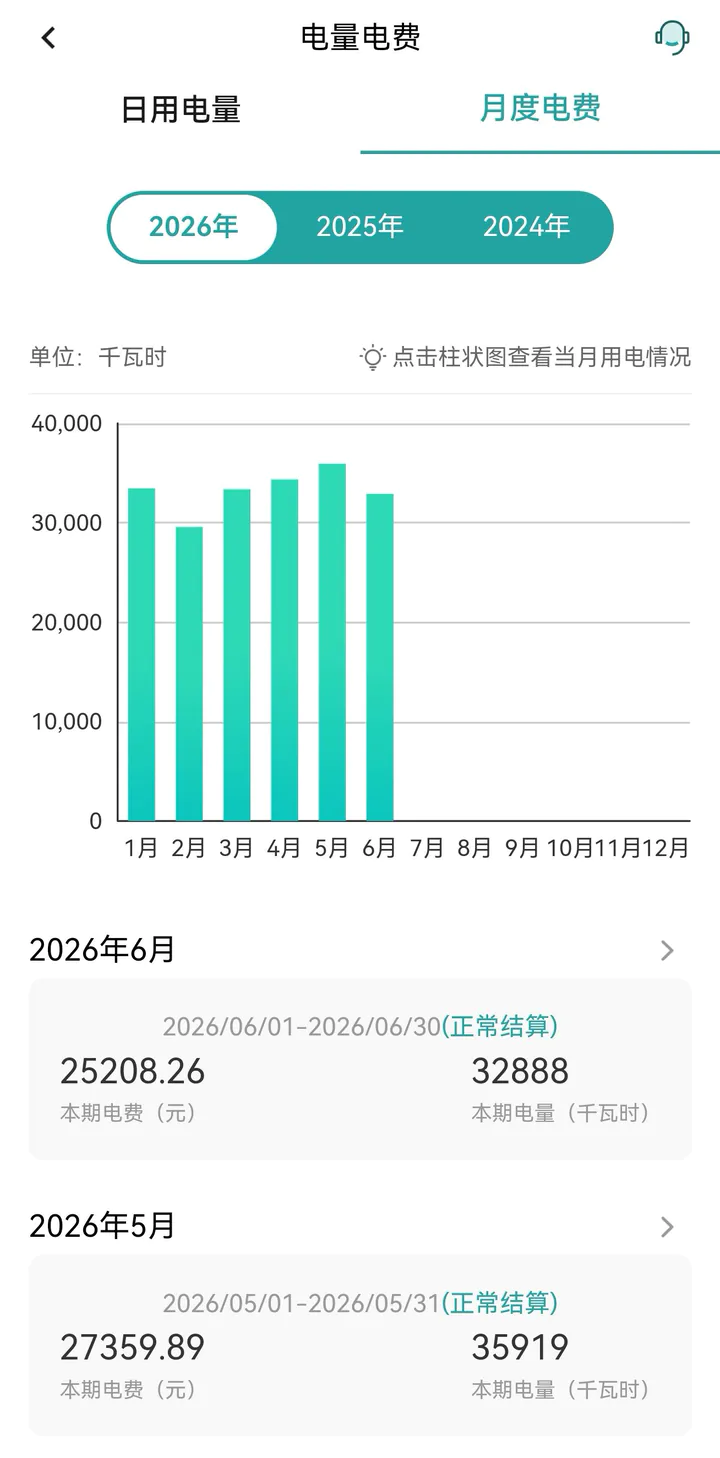

Share of demand uses the site's monthly demand without solar, ≈32,888 kWh. The 66,504 kWh total comes from the metering module and includes output from before monthly records began. CO₂ figures are estimates: generation × the emission factor above.用电占比按不用光伏时的全站月用电约 32,888 度计算。累计 66,504 度来自计量模块，包含开始按月记录之前的发电量。CO₂ 数值是估算：发电量 × 上面的排放因子。La part de la consommation se base sur la consommation mensuelle du site sans solaire, ≈32 888 kWh. Le total de 66 504 kWh provient du module de comptage et inclut la production antérieure aux relevés mensuels. Les chiffres de CO₂ sont des estimations : production × le facteur d’émission ci-dessus.
Engineering decisions工程决策Décisions techniques
01Clipping on the left array → re-stringing左阵列削峰 → 重新分串Écrêtage du champ gauche → recâblage des chaînes
Problem问题Problème
The left array ran as 5 strings of 9 modules. At noon a 9-module string makes about 6.3 kW.左阵列原来是 5 组、每组 9 块串联，正午一串约 6.3 kW。Le champ gauche fonctionnait en 5 chaînes de 9 modules. À midi, une chaîne de 9 modules produit environ 6,3 kW.
Cause原因Cause
One MPPT input handles at most 5.5 kW, so anything above that was clipped off.单路 MPPT 最大 5.5 kW，超出的部分被削掉。Une entrée MPPT accepte au plus 5,5 kW ; tout ce qui dépassait était écrêté.
Fix做法Solution
In May 2026 the 45 modules were re-wired into 5 strings of 7 plus 2 strings of 5, with one more inverter taking the extra inputs. A 7-module string peaks near 4.9 kW, and its open-circuit voltage (≈336 V) stays well under the 500 V window.2026 年 5 月把 45 块改成 5 组 7 串 + 2 组 5 串，多分出一台机来接。7 块一串峰值约 4.9 kW，开路电压约 336V，都在上限以内。En mai 2026, les 45 modules ont été recâblés en 5 chaînes de 7 plus 2 chaînes de 5, un onduleur supplémentaire prenant les entrées en plus. Une chaîne de 7 modules culmine vers 4,9 kW, et sa tension en circuit ouvert (≈336 V) reste bien sous la limite de 500 V.
Result结果Résultat
Every input now sits below its power limit. The shutdown cost about 380 kWh that month.每一路都低于功率上限。停机改串那个月少发了约 380 度。Chaque entrée reste désormais sous sa limite de puissance. L’arrêt a coûté environ 380 kWh ce mois-là.
Try it: string sizing check试一试：组串校核À vous : vérifier le dimensionnement d’une chaîne
Change the inputs to see why 9 modules per string clipped and 7 does not. Every field is checked as you type.
修改下面的参数，看看为什么 9 块一串会削峰、7 块一串不会。每个输入框都会实时校验。
Modifiez les valeurs pour voir pourquoi 9 modules par chaîne écrêtaient et pas 7. Chaque champ est vérifié pendant la saisie.
V
W
°C
%/°C
V
W
String Voc on the coldest day最低温下组串开路电压Voc de la chaîne au jour le plus froid—
String power (rated)组串标称功率Puissance de la chaîne (nominale)—
02Fault isolation for the control system故障隔离：控制系统单独供电Isolation des pannes pour le système de contrôle
Problem问题Problème
The three parallel units are phase-locked by an Arduino + PLC. If the controller went down with a failing power unit, the whole output would follow.3 台并联机靠 Arduino + PLC 锁相位。如果控制器跟着故障的主机一起掉电，整个输出都会停。Les trois appareils en parallèle sont synchronisés en phase par un Arduino + automate. Si le contrôleur tombait avec un appareil de puissance défaillant, toute la sortie suivrait.
Fix做法Solution
One inverter powers only the control system and is fully isolated from the others. A sixth unit waits as a hot standby and switches in automatically when a main unit fails.单独用一台逆变器给控制系统供电，和其他机器完全隔离；再留一台热备，主机故障时自动切入。Un onduleur alimente uniquement le système de contrôle et reste entièrement isolé des autres. Un sixième appareil attend en secours actif et prend le relais automatiquement quand un appareil principal tombe en panne.
Result结果Résultat
A fault in the power stage no longer takes the controller offline.主功率层出故障时，控制系统仍然在线。Une panne de l’étage de puissance ne met plus le contrôleur hors ligne.
03BMS “short circuit” on reconnect → pre-chargeBMS 重新接入报短路 → 预充电阻« Court-circuit » BMS à la reconnexion → précharge
Problem问题Problème
After a BMS cut off and the bus lost power, plugging the charger back in made the BMS report a short circuit.BMS 断开、母线掉电之后，一接充电器 BMS 就报短路。Après une coupure du BMS et la perte de tension du bus, rebrancher le chargeur faisait signaler un court-circuit au BMS.
Cause原因Cause
Inrush current into the DC-bus capacitors, which charge from 0 V almost instantly.母线电容从 0V 瞬间充电，涌流太大。Le courant d’appel dans les condensateurs du bus CC, qui se chargent presque instantanément depuis 0 V.
Fix做法Solution
A pre-charge resistor brings the bus up gradually before the main connection closes.加预充电阻，先慢慢把母线电压充上来，再接通主回路。Une résistance de précharge fait monter la tension du bus progressivement avant la fermeture du circuit principal.
Other issues along the way其他遇到的问题Autres problèmes rencontrés
Cables jumping at high current: battery cables moved on the floor and breakers tripped under heavy load. Positive and negative runs are now bundled together, and the breakers were replaced with DC fuses.
Outer-right string collapsing under load: 430 V open-circuit fell to 80 V at just 2 A. In May 2026 the series connections were re-made and the string split into its own group. The root cause is still being confirmed.
Heat: in summer it reaches 46–49 °C outdoors, 38–42 °C in the equipment room and 57–60 °C on the transformers.
Câbles qui sautent à fort courant : sous forte charge, les câbles de batterie bougeaient au sol et les disjoncteurs sautaient. Les conducteurs positifs et négatifs sont désormais attachés ensemble, et les disjoncteurs ont été remplacés par des fusibles CC.
Chaîne extérieure droite qui s’effondre en charge : 430 V en circuit ouvert tombaient à 80 V sous seulement 2 A. En mai 2026, les connexions série ont été refaites et la chaîne isolée dans son propre groupe. La cause exacte reste à confirmer.
Chaleur : en été, il fait 46–49 °C dehors, 38–42 °C dans la salle technique et 57–60 °C sur les transformateurs.
Reflection & next steps总结与下一步Bilan et prochaines étapes
Most of the problems came from a limit we hadn't designed around yet — input power on an MPPT, inrush into capacitors, the force between heavy cables at high current. Reading every rating before wiring anything became the habit that mattered most.
Separating control from power and keeping a hot standby made the system something we can leave running. Planning the busbar and inverter roles with room to spare let storage grow from 80 to 180 kWh without starting over.
Find the root cause of the outer-right voltage collapse.
Bring transformer temperatures down before next summer.
La plupart des problèmes venaient d’une limite que nous n’avions pas encore prise en compte : la puissance d’entrée d’un MPPT, le courant d’appel des condensateurs, les forces entre câbles épais à fort courant. Lire chaque caractéristique nominale avant de câbler quoi que ce soit est devenu l’habitude la plus importante.
Séparer le contrôle de la puissance et garder un appareil en secours actif a fait du système quelque chose que l’on peut laisser tourner. Prévoir les barres et les rôles des onduleurs avec de la marge a permis de passer de 80 à 180 kWh de stockage sans tout reprendre.
Trouver la cause de l’effondrement de tension de la chaîne extérieure droite.
Faire baisser la température des transformateurs avant l’été prochain.
